下列主要是介紹萬平科技所製造的USB to UART( TTL / RS232 / RS485 )轉換器可用於Android OS上的測試。

USB轉換器使用PL2303 HXD (最新款的第五代PL2303)來製造，PL2303 HXD不管是在傳輸品質，或是在各種作業系統的穩定度及相容性都是最優級的。

Android系統的要求如下：

  • Android (平板或是手機)的OS版本需要在3.2以上
  • 不需要Root權限即可以使用
  • 不需要重新編譯Kernel即可以使用
  • 如果Android上的USB port 不供應電源， 那麼你自己要準備電源或是使用 USB HUB
    •

    目前已經有實際測試過的機種如下：

    類型
    機種
    10 吋平板 ASUS TF101G
    10吋平板 ASUS TF300T
    7吋平板 Google & ASUS Pad NEXUS7
    7吋平板 台電科技 P76a
    7吋手機 SAMSUNG GALAXY Tab 2 10.1 3G
    5.5吋手機 Samsung GALAXY Note II
    4.8吋手機 Samsung Galaxy S III
    5 吋手機 Samsung Galaxy S 4
    4.3 吋手機 Sony xperia lt26i

    如您有這方面的開發會給

    1. 開發會用的到JAR檔案
    2. 一個Demo 程式(APK格式)，可以讓您直接安裝於Android上測試。Demo程式可以做loopback或是與另一個console 程式(如Windows OS上的超級終端機)做傳送、接收資料等動作.
    3. Demo程式的source code.
    4. JAR檔案的相關說明文件.

    目前旺玖原廠也有提供Android版本的source code，經過測試，本公司製作的USB to UART( TTL / RS232 / RS485 )轉換器也可以適用於旺玖提供的APK。

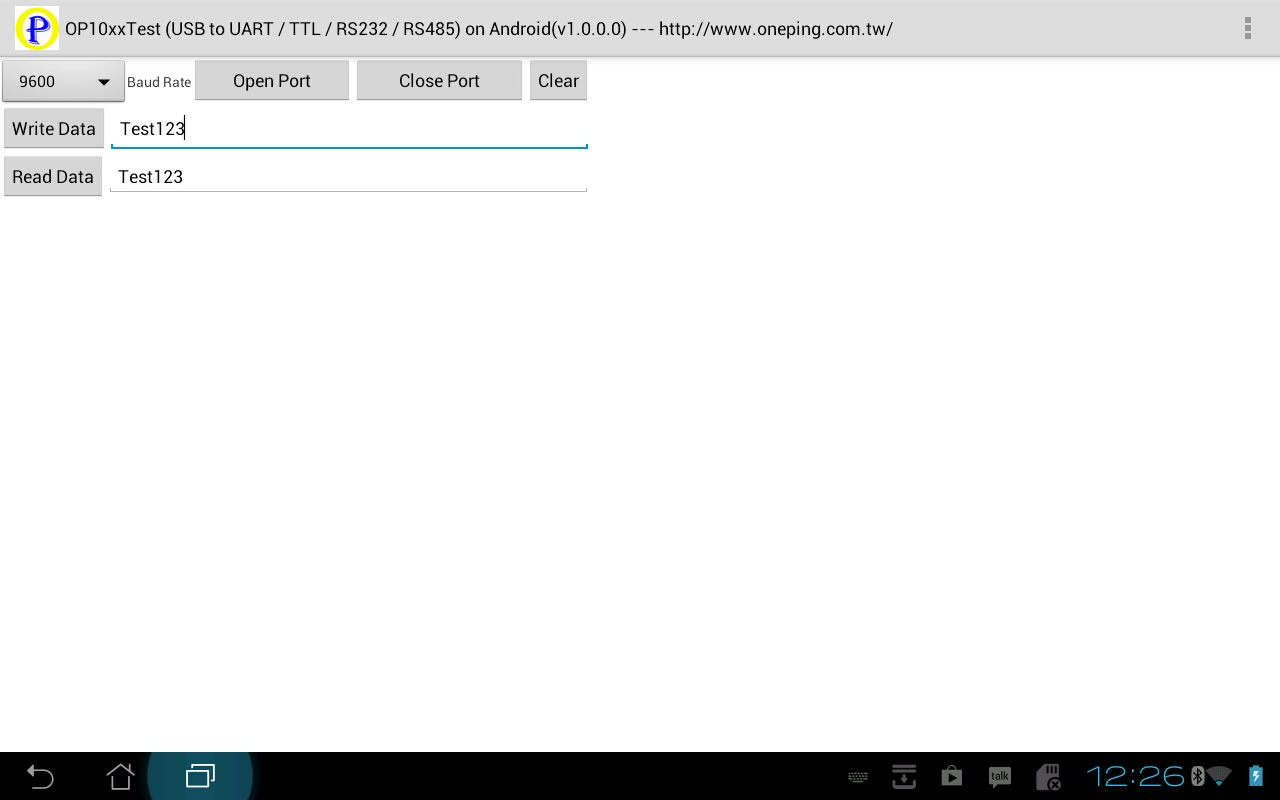

    下圖是Demo 程式OP10XX.apk的操作介面.

    usb to uart ttl rs232 rs485 android



    影片中使用的是無殼的版本, 可以適用於有殼的版本(OP-1020-PC0、OP-1020-PC1、 OP-1030-PC0、OP-1030-PC1)

    下列影片一 中使用1台Android機器及1台PC(RS232)對傳資料

    1. ASUS TF300T(Android OS:4.0.3)連接OP-1020(USB to RS232)
    2. PC (Win7 OS)連接COM 1(RS232)
    3. 使用的測試軟體分別是OP10XX.apk及超級終端機.

    影片一連結：YouTube , YouKo(优酷)



    下列影片二中使用2台Android機器對傳資料

    1. Samsung GALAXY Note II (Android OS: 4.1.1)連接OP-1020(USB to RS232)
    2. ASUS Nexus 7 (Android OS: 4.2)連接OP-1020(USB to RS232
    3. 使用的測試軟體分別是OP10XX.apk.

    影片二連結：YouTube , YouKo(优酷)



    下列影片三中使用兩台Android機器對傳資料

    1. ASUS TF300T(Android OS:4.0.3)連接OP-1012(USB to TTL 3.3V)
    2. ASUS TF101G(Android OS:4.0.3)連接OP-1010(USB to TTL 1.8~3.3V,default 3.3V)
    3. 使用的測試軟體是OP10XX.apk.

    影片三連結：YouTube , YouKo(优酷)



    下列影片四中使用1台Android機器及1台PC(RS485)對傳資料

    1. ASUS TF101G(Android OS:4.0.3)連接OP-1030(USB to RS485)
    2. PC (XP OS)連接COM 5(USB to RS485)
    3. 使用的測試軟體分別是OP10XX.apk及超級終端機.
    影片四連結：YouTube , YouKo(优酷)



    如果您對於上述示範影片有任何問題或是對於本公司製作的USB轉換器(USB to TTL / RS232 / RS485)有興趣，隨時歡迎您與我聯絡。
