PL2303 歷代晶片(PL2303, PL2303H, PL2303HX, PL2303X, PL2303HXD及PL2303TB, PL2303GC等等)的介紹

經常有網友反應，PL2303到底有幾款IC？

有人直接稱呼是2303，也有人稱呼PL2303，也有人稱呼是PL2303A(PL2303HX)、PL2303HXD、PL2303GC 版本的，一大堆名稱，都搞混了。

接下來介紹PL-2303 歷代晶片的資料，讓各位網友對於PL2303 晶片上的版本有一點基本概念，表一是PL2303 歷代晶片的簡易比較表。萬平科技的工程師是從第一代的PL2303就有在接觸了，所以才會有表一裡面這些各歷代的PL2303 IC。

IC名稱	第幾代	主要特性	照片

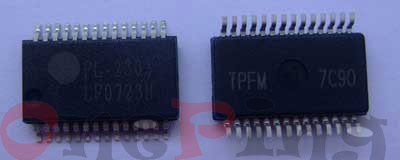

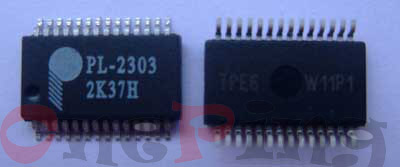

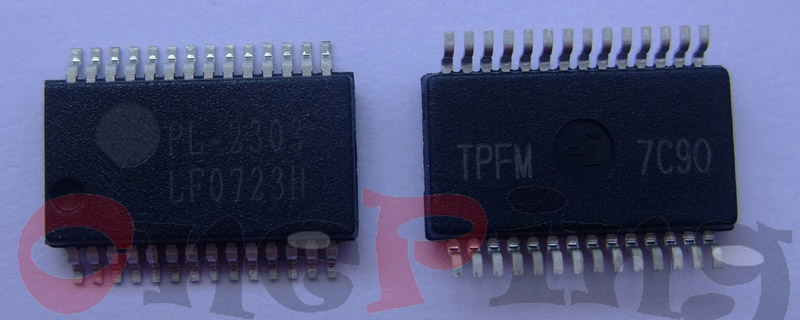

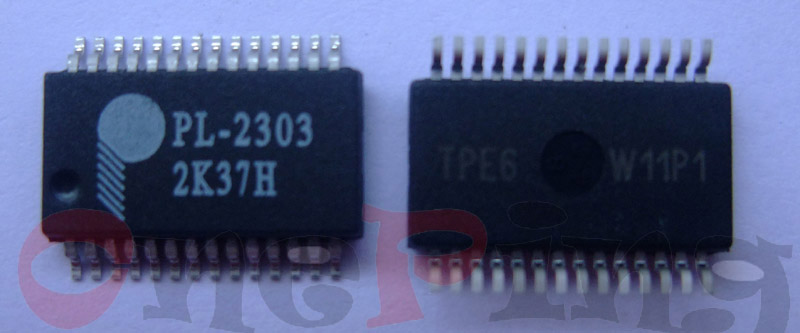

PL-2303 H (已經停產)	第一代的PL-2303	晶片的工作電壓是5V TTL的電壓範圍是3.3~5V Baud rate範圍是75 ~ 1.2M bps 需要外掛一個12M Crystal 可外掛EEPROM(24C02) 圖一是最早期的PL-2303 H IC，是在2000年生產圖二與圖一的差異除了是在2007生產之外，還有就是當時(Note 1)出產的IC，都需要無鉛(Lead Free:LF)製程	圖一圖二

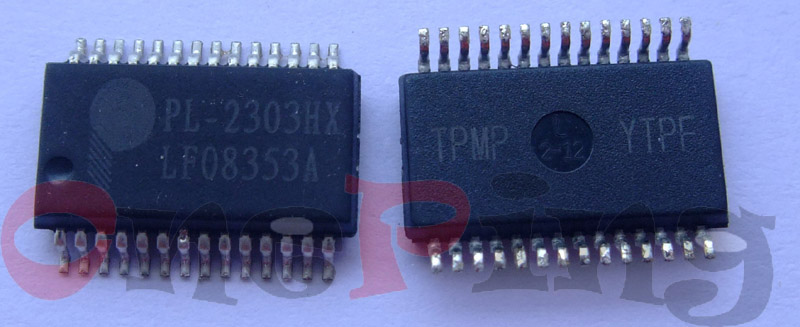

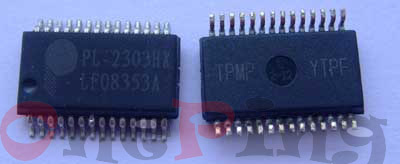

PL-2303 HXA (PL2303HX) (已經停產)	第二代的PL-2303	晶片的工作電壓是3.3V TTL的電壓範圍是1.8~3.3V Baud rate範圍是75 ~ 6M bps 需要外掛一個12M Crystal 可外掛EEPROM(24C02) 可以提供 2 * GPIO 圖三是PL-2303 HXA IC，其生產是在2008年，其IC是無鉛(Lead Free:LF)製程，其IC版本是3A.	圖三

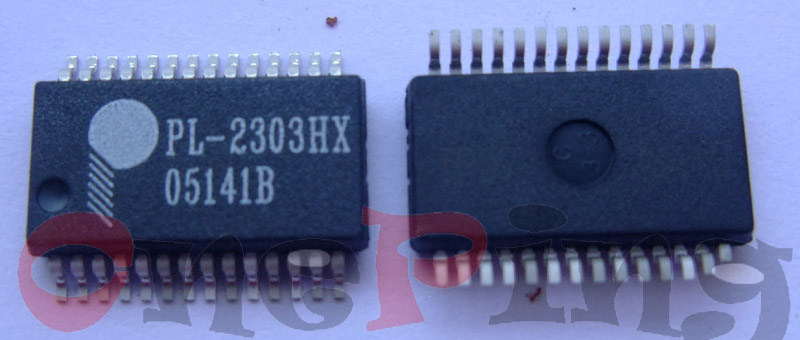

PL-2303 HXB (已經停產)	第三代的PL-2303	晶片的工作電壓是3.3V TTL的電壓範圍是1.8~3.3V Baud rate範圍是75 ~ 6M bps 需要外掛一個12M Crystal EEPROM(24C02)的功能已經做在PL-2303 HXB 裡面可以提供 4* GPIO 圖四是PL-2303 HXB IC，其生產是在2005年，其IC不是無鉛(Lead Free:LF)製程，有LF的應該都是在2005下半年後生產的IC才會有	圖四

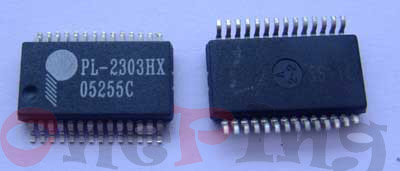

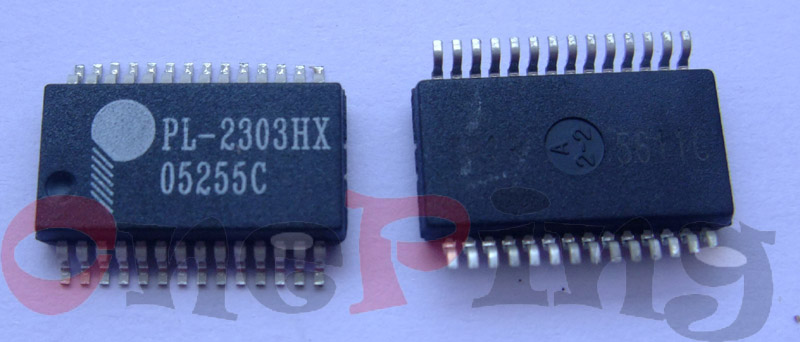

PL-2303 HXC (已經停產)	第四代的PL-2303	晶片的工作電壓是3.3V TTL的電壓範圍是1.8~3.3V Baud rate範圍是75 ~ 6M bps Crystal的功能已經做在PL-2303 HXC 裡面 EEPROM(24C02)的功能已經做在PL-2303 HXC 裡面. 可以提供 2* GPIO 圖五是PL-2303 HXC IC,其生產是在2005年，其IC不是無鉛(Lead Free:LF)製程，有LF的應該都是在2005下半年後生產的IC才會有	圖五

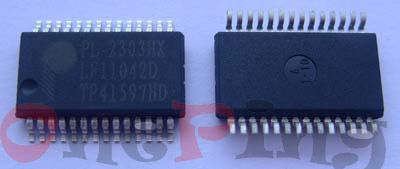

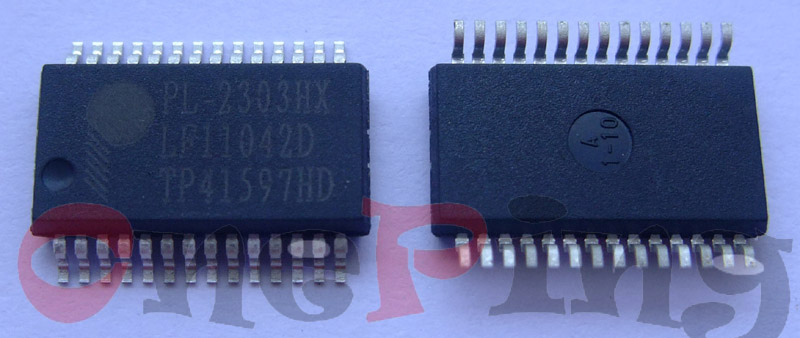

PL-2303 HXD	第五代的PL-2303	晶片的工作電壓是3.3V TTL的電壓範圍是1.8~3.3V Baud rate範圍是75 ~ 12M bps Crystal的功能已經做在PL-2303 HXD 裡面 EEPROM(24C02)的功能已經做在PL-2303 HXD 裡面. 可以提供 4* GPIO 圖六是PL-2303 HXD IC，其生產是在2011年，其IC是無鉛(Lead Free:LF)製程，其IC版本是2D 我司使用PL2303HXD所製作成的USB to TTL(1.8~3.3V) / RS232 / RS422 / RS485各式開發版及成品	圖六
PL-2303TB	第五.一代PL-2303	晶片的工作電壓是3.3V TTL的電壓範圍是1.8~3.3V Baud rate範圍是75 ~ 12M bps 需要外掛一個12M Crystal 可外掛EEPROM(24C02) 可以提供 12* GPIO 可以提供 4PWM 可以提供 6 Clock Output 圖七是旺玖原廠PL-2303TB的開發版，於2015年5月開始不再銷售，目前是銷售我司自行製作的PL203TB開發板	圖七

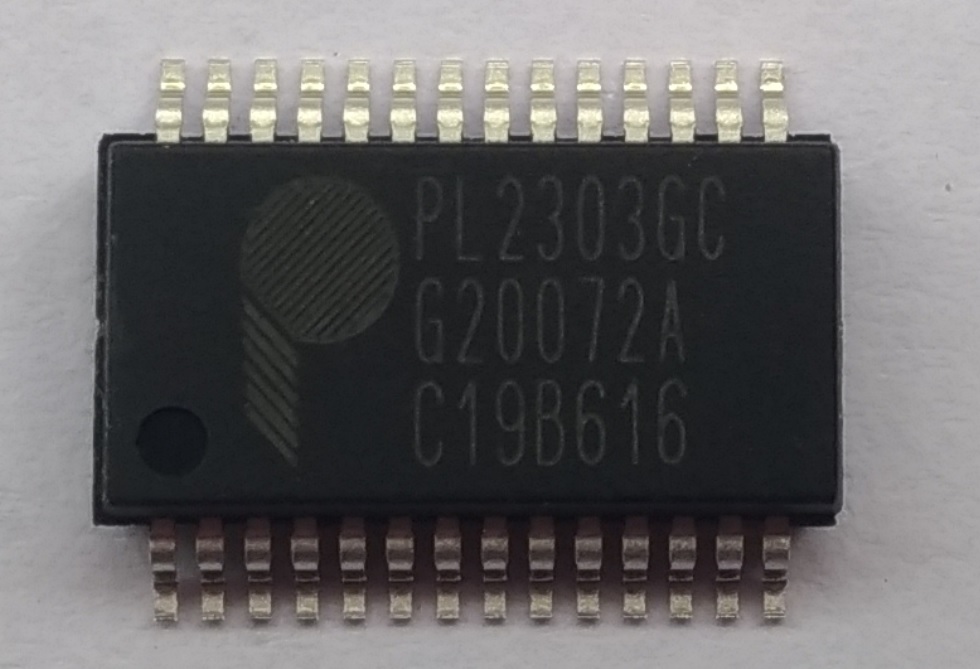

PL-2303GC	第六代PL-2303 (2019年起)	晶片的工作電壓是3.3V TTL的電壓範圍是1.8~5.0V Baud rate範圍是1 ~ 12M bps (可以在程式中任意設定baud rate) Crystal的功能已經做在PL-2303GC 裡面 EEPROM(24C02)的功能已經做在PL-2303GC 裡面. 預設 6 * GPIO (最多可以提供15 * GPIO ) 圖八是PL-2303GC IC，其生產是在2020年的第七週，其IC是無鉛(Lead Free:LF)製程，其IC版本是2A 我司使用PL2303GC所製作成的USB to TTL(1.8~5.0V) / RS232 / RS422 / RS485各式開發版及成品	圖八

表一

Note 1: 根據歐盟「限制有害物質使用」（Restriction of the Use of Certain Hazardous Substances；RoHS）規範，2006年7月開始鉛（Pb）、鎘（Cd）、汞（Hg）、六價鉻（Cr6+）、多溴聯苯（PBBs）、溴二苯醚（PBDEs）等在原物料中含量必須小於1000ppm，2008年全面禁止使用含鉛焊料進口，日本則已在2005年限制任何含鉛產品在日本生產。所以可以看出假設是在2005年以前生產的IC都還是有鉛的，一般的IC製造商在2005~2006年間都已經全改成無鉛(Lead Free: LF)製程。

目前PL-2303 H、PL2303HX(PL2303 HXA)、 PL-2303 HXB及PL-2303 HXC 都已經停產了。其中的PL2303HX( PL2303HXA )則是2012剛剛停產的晶片，到旺玖原廠官方新的網頁(2012/06/01改版)已經找不到PL2303HX相關資料。

台灣市售的PL-2303板子，大多還是用PL2303HX(PL2303HXA)製造，從表一可以得知這是旺玖的第二代PL-2303，屬於舊製程IC。旺玖原廠在2012年就已經停產PL2303HXA，如果你現在是在市面上還能購買到PL2303HXA，幾乎可以200%說是仿冒chip ，其方式就是使用USB MCU 燒錄PL2303的VID_PID，就可以安裝旺玖原廠提供的驅動程式，所以常常會有一般網友提的在Win7 、Win8 、Win10及Android上無法安裝，或是相容性等等的問題發生。

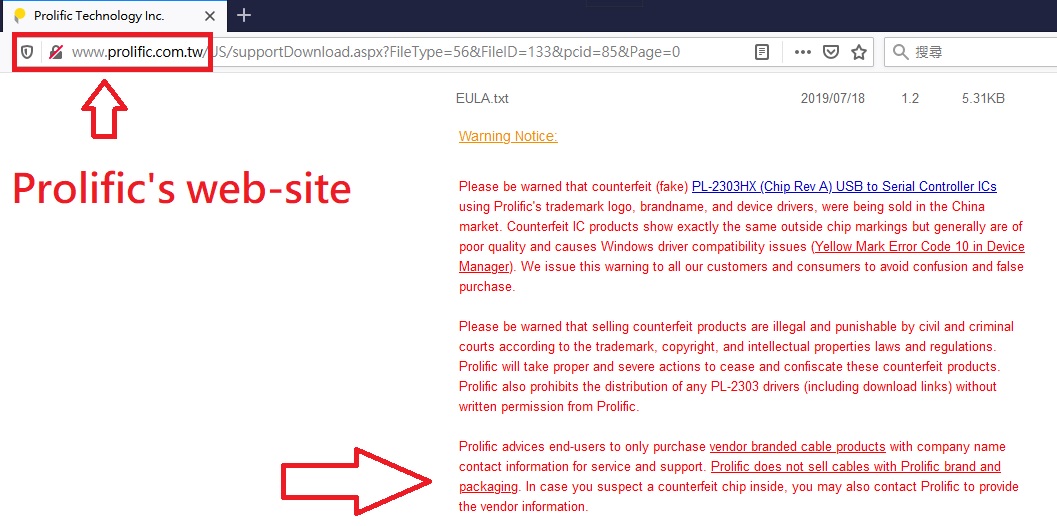

旺玖原廠網站上面有一段話:Prolific advices end-users to only purchase vendor branded cable products with company name contact information for service and support. Prolific does not sell cables with Prolific brand and packaging. In case you suspect a counterfeit chip inside, you may also contact Prolific to provide the vendor information. 如下圖圖九

圖九

我司從2010年起買進PL2303HXD chip來做相關的轉換器也即將進入第10個年頭，最近2020年初，旺玖原廠推薦使用功能更強大的新一代 (第六代)PL2303: PL2303GC。

希望在未來的10年裡能夠繼續用PL2303GC來滿足各位買家的需求，如果有任何使用上問題及建議都可以透過Email / Line / 微信 / 電話找到我們。

如果有我們這邊第一時間無法處理的問題，我們也會透過IC代理商把問題回饋到旺玖原廠，請旺玖原廠工程師幫忙。盡量不要讓你的問題變成孤兒問題。

PL2303GC是2020年最新製程的IC，完全相容於各種OS上，並且支援最新的Win10 、Android 等OS也是沒有問題。 PL2303GC也是旺玖原廠唯一強烈推薦使用的USB to UART/Serial(TTL / RS232 / RS422 / RS485)晶片。

PL2303GC在軟/硬體認證。

在軟體認證方面：有通過Win8、Win7、Vista及XP的微軟WHQL認證。表示PL-2303 HXD的軟體驅動程式完全符合微軟作業系統的規範。
在硬體認證方面：有通過USB-IF的認證: TID 40001838。表示PL-2303GC晶片在硬體設計方面完全符合USB協會電器特性的規範。

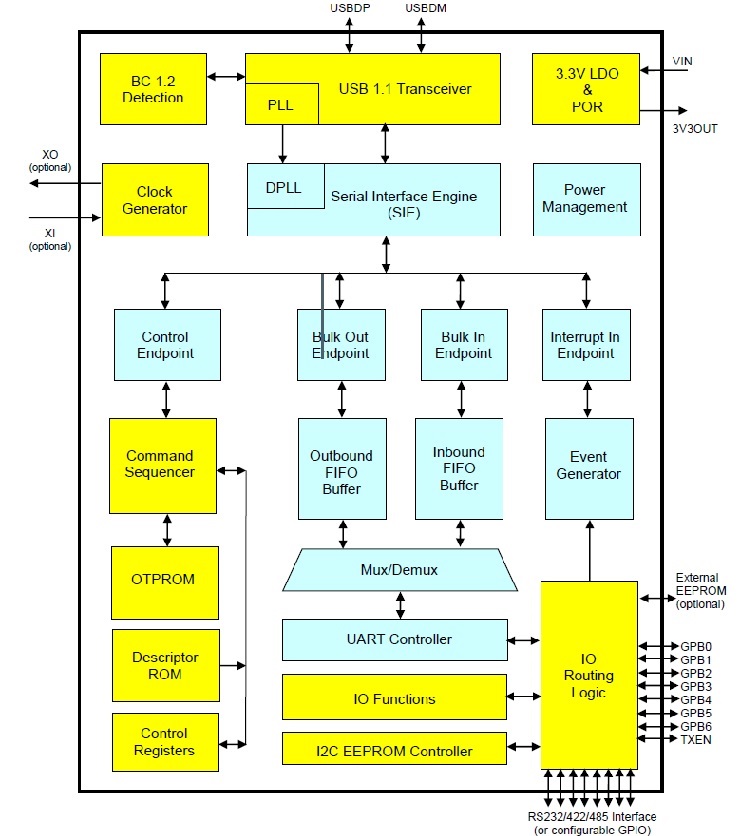

圖十則是PL2303GC的架構圖。

圖十

下列是PL-2303 GC的簡易介紹.

FEATURE

Full compliance with the USB Specification v2.0 (Full-Speed)
On-chip USB 1.1 transceiver, 5V 3.3V regulator;
On-chip Clock Generator;
Support RS-422/RS-485 like serial interface
Support RS-232 like serial interface
- Full-duplex transmitter and receiver (TXD and RXD);
- Six MODEM control pins (RTS_N, CTS_N, DTR_N, DSR_N, DCD_N, and RI_N);
- 5, 6, 7, or 8 data bits;
- Odd, Even, Mark, Space, or None parity mode;
- One, one and a half, or two stop bits;
- Parity error, frame error, and serial break detection;
- Programmable baud rate from 1 bps to 12M bps;
- External RS-232 transceiver power down control;
- Independent power source for serial interface;
Extensive flow control mechanism:
- Adjustable high/low watermark level;
- Automatic hardware flow control with CTS/RTS or DSR/DTR;
- Automatic software flow control with XON/XOFF;
- Inbound data buffer overflow detection;
Configurable 1024-byte bi-directional data buffer:
- 512-byte outbound buffer and 512-byte inbound buffer; or
- 256-byte outbound buffer and 768-byte inbound buffer.
Support remote wake-up from MODEM input signals;
Four (6) general purpose I/O pins (GP0/1/2/3/4/5) (Max: 15 general purpose I/O pins)
On-chip OTP (One-Time-Programming) ROM for the startup device configurations including the Product String and serial number string. (Support up to twice for user's programming);
Small footprint 28-pin SSOP IC package.

PL2303 GC( 最新款第六代的PL2303)可以支援的OS有下列

Windows XP (x86&x64) / Vista(x86&x64) / Win7(x86&x64) / Win8(x86&x64) / Win10(x86/x64)
- Windows Update Driver installation available in Windows 7 and above (32/64-bit): 如果你現在使用的電腦 ( PC / NB ) 有連上網路，且Windows update功能有開啟，你把" 一條用PL2303GC chip做的cable"給插上你的電腦後，等個1~2分鐘後，它就會自動透過網路安裝驅動程式 (該版本會隨著旺玖原廠那邊提供在微軟的資料庫一直更新 )
Mac 10.x
WinCE 4.0、 4.2 、5.0、6.0及7.0
Linux: 預設支援是Linux kernel 5.5以上。如使用的Linux kernel是在5.5以下，那就需要到萬平網站 (或旺玖網站)抓相對應kerne的Patch file，然後重新Build之後，就可以正常使用。
Android 3.2 以上都可以支援

上述各個作業系統(OS)有使用影片檔做介紹

有關PL2303GC的詳細介紹資料，可以下載PL2303GC Datasheet

如果您有 USB to TTL / USB to RS232 / USB to RS422 / USB to RS485等的需求，隨時歡迎您與我聯絡。

如果您有單買PL2303GC晶片的需求，其零售單價就是60 元 / pcs(含稅)，隨時歡迎您與我聯絡。

PL2303GC 與PL2303HXD / PL2303HXA 是Pin to Pin的產品，如果你有舊款的PCB，其最快步驟的置換方式如下

PL2303HXD-->>PL2303GC
- 拿掉DM上拉電阻1.5K
- 拿掉DM、DP的兩顆27歐姆電阻 (換上0歐姆電阻)，這兩棵電阻可以更換，也可以不更換
PL2303HXD-->>PL2303GC
- 拿掉12 MHz Crystasl及Crystal用的兩顆電容
- 拿掉DM上拉電阻1.5K
- 拿掉DM、DP的兩顆27歐姆電阻 (換上0歐姆電阻)，這兩棵電阻可以更換，也可以不更換
