USB to TTL(A公,裸板,3.3V) PL2303 HXD

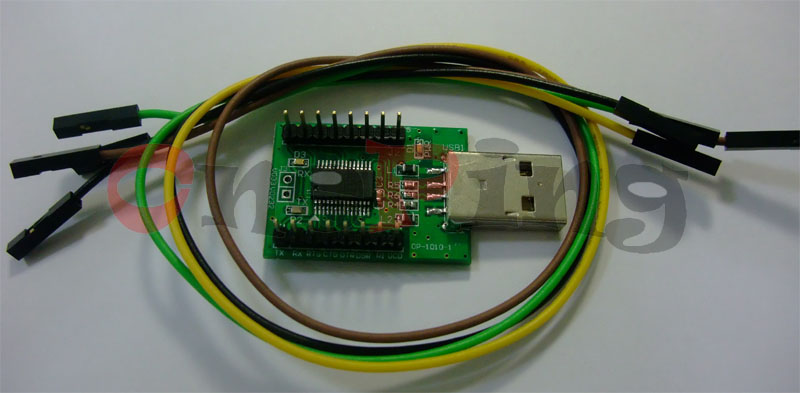

USB to TTL(A公,裸板,3.3V)及4條杜邦線

USB to TTL(A公,裸板,3.3V) PL2303 HXD

USB to TTL(A公,裸板,3.3V)板子排針正差及反差的說明



產品功能 USB to TTL(A公,裸板,3.3V) 16 I/O , 使用手冊(PDF)
產品編號 (發票名稱) OP-1010-PMAM16H (原OP-1010)
產品製造地 ( Country of manufacture) Taiwan
產品設計地 ( Country of designing) Taiwan
Manufacturer Brand Oneping
產品價格

新臺幣: TWD

  • 含營業稅5%
  • 不含運費
 TWD 135 / pcs (含四條 24AWG規格的杜邦線)
TWD 120 / pcs

美金: USD

  • 不含關稅
  • 不含運費
  • EXW
 USD 4.71 / pcs (含四條 24AWG規格的杜邦線)
USD 4.19 / pcs
MOQ (最小訂購量) 1 pcs也有在出貨，可到網站首頁的"訂購方式"來訂購本產品



USB to TTL(A公, 裸板 , 3.3V) 16 I/O 規格
Host I/O USB A 公
Device I/O 16* 2.54mm Header 。如果有需要有其它I/O接頭，例如MicroUSB、MiniUSB、RJ45、 Audio....etc 可以先參考UART可客製化產品
Chipset ID (主晶片) PL2303 HXD (PL2303的第五代IC, 製造商:台灣原廠Prolific旺玖)
Led indicator Yes。 提供三色指示燈(電源:紅色, 傳送: 黃綠色, 接收: 藍色)。
Cable Length(mm) N/A。如果有其它線材長度需求，請參考其它USB to TTL的產品
UART Data Transfer Rate Range 75 ~12M bps
UART Signal Level TTL 3.3V
GPIO Signal Level TTL 3.3V
Power Requirments USB Bus-power, no external power adapter required (電腦直接供電)
Operating Temperature 0~70°C
Storage Temperature 0~70°C
Humidity 0~80% RH
Housing N/A。如果有需要有外殼，請參考其它USB to TTL的產品
Weight (重量) g 11 g (不含杜邦線)
Dimensions（L*W）mm 32.79*23.47 (不含USB 頭)


TTL腳位定義說明(Header)
Pin Name
Type
Direction:Host <<-->>Device
Description
Tx
Output
Host-->>Device
 Transmitted Data， 其準位是3.3V。如需要其它準位（1.8~3.3V），可以參考其它USB to TTL的板子 。
Rx
Input
Host<<--Device
 Received Data， 可以接受的準位最高可到5V。
RTS
Output

Host-->>Device

Request To Send，其準位是3.3V。如需要其它準位（1.8~3.3V），可以參考其它USB to TTL的板子 。

  • 可用於UART上的硬體流量控制
  • 可用於需要觸發訊號上的應用
  • 可用於Arduino上的應用
  • 可用於Labview上的應用
CTS
Input

Host<<--Device

Clear To Send,，可以接受的準位最高可到5V。

  • 可用於UART上的硬體流量控制
  • 可用於需要觸發訊號上的應用
  • 可用於Arduino上的應用
DTR
Output
Host-->>Device

Data Terminal Ready， 其準位是3.3V。如需要其它準位（1.8~3.3V），可以參考另一塊USB to TTL 的板子 。

  • 可用於UART上的硬體流量控制
  • 可用於需要觸發訊號上的應用
  • 可用於Arduino上的應用
  • 可用於Labview上的應用
DSR
Input
Host<<--Device

Data Set Read，可以接受的準位最高可到5V。

  • 可用於UART上的硬體流量控制
  • 可用於需要觸發訊號上的應用
  • 可用於Arduino上的應用
RI
Input
Host<<--Device

Ring Indicator， 可以接受的準位最高可到5V。

  • 可用於需要觸發訊號上的應用
  • 可用於Arduino上的應用
DCD
Input
Host<<--Device

Data Carrier Detect， 可以接受的準位最高可到5V。

  • 可用於需要觸發訊號上的應用
  • 可用於Arduino上的應用
0、1、2、3
Input / Output
Host<-->Device
 為一般的GPIO，可以當成輸入腳(input)，也可以當成輸出腳(output) 。

輸出腳其準位是3.3V， 應用時除了當成一般LED的指示燈外，也可以當成繼電器的開關，進一步控制一般的電器用品。GPIO於插座開關上的控制

4 GPIO的應用
GND
GND
Host<-->Device
 地線
VO5
Output / Power
Host-->>Device
 可以提供5V（100mA），以供外部的線路使用。另外可客製化成輸出5V（500mA）。
VO33
Output / Power
Host-->>Device
 可以提供3.3V ( 100mA )，以供外部的線路使用。

下列有些連結內容有影片的示範

★ PL2303 HXD(最新款的第五代PL2303)除了支援傳統的Win98/Me/2k/XP/Vista之外，還可以支援Win7 、Win8、Win10、WinCE、Mac、Linux、Android等作業系統。

★ PL2303 HXD(最新款的第五代PL2303) 除了支援傳統的USB 1.1及USB 2.0之外，還可以支援USB 3.0。

★ OP-101X ( PL2303 HXD, 最新款的第五代PL2303)的板子設計符合設計規範，具有最佳的USB訊號品質，避免資料傳輸過程前後因板子的USB訊號品質不良而出問題。

★ 出貨說明1： 預設是出排針正插的板子(如圖二)， 買家如需要的是排針反插的板子(如圖二)，請在成交前或是成交後(賣家在出貨之前)告知。

★ 出貨說明2：杜邦線共有十種顏色，預設是賣家任選四種顏色隨機出貨，如買家有特別希望哪幾種顏色，請在成交前或是成交後(賣家在出貨之前)告知。

★ 出貨說明3：預設出貨的板子是沒有固定com port address的智慧功能(這種具有智慧功能的板子，目前可是只有專做外銷的國際大廠，且是高階(價)機種才會有的功能)，如有需要的買家，請在成交前或是成交後(賣家在出貨之前)告知。可參考"Com port Address一直增加的原因及解決對策" 。

★ 出貨說明4：預設出貨的板子其VO5(USB VBUS)只能提供5V(100mA)。如需要5V( 500mA)的買家請在成交前或是成交後(賣家在出貨之前)告知。 (需要500mA的買家，請注意，一般在USB Root下是可以提供足夠500mA，但如果是接在USB hub下，需注意USB hub提供的port是否能夠提供500mA)。

★ 提供16個I/O， 除了做一般及軟體流量控制外，還可以做硬體流量控制(RTS/CTS/DTR/DSR腳位)的應用，免除您需要買第二塊板子的辛苦錢， TTL準位是3.3V。這一塊板子可讓您做完整的UART開發及應用(Arduino、Labview等等)，加速產品快速上市。



如果對上述產品有任何問題(不管大小問題)，都可以到網站的首頁的"聯絡我們"與我們取得聯繫。
